Готовая вытяжка. А за этими двумя словами море проделанной работы. Но вся она в радость, потому что результат хорош!
Два дня ходил под впечатлением от увиденной в интернете работы

https://stranamasterov.ru/node/122311

http://www.serebryakov.org/index.php?option=com_content&task=view&id=136...

Уж очень и мне захотелось себе такую красоту. Да и все понятно мастер объяснил и показал. "Мечты должны сбываться": сказал я себе и принялся за работу.

Готовая вытяжка. А за этими двумя словами море проделанной работы. Но вся она в радость, потому что результат хорош!
Два дня ходил под впечатлением от увиденной в интернете работы

https://stranamasterov.ru/node/122311

http://www.serebryakov.org/index.php?option=com_content&task=view&id=136&Itemid=62option=com_content&task=view&id=136&Itemid=62

Уж очень и мне захотелось себе такую красоту. Да и все понятно мастер объяснил и показал. "Мечты должны сбываться": сказал я себе и принялся за работу. (фото 2)

Вытяжка в интерьере кухни. Еще пока без сухоцветов на полочке, но это дело наживное. Для начала нужно из Италии вазочки привезти ;)

Вытяжка в интерьере кухни. Еще пока без сухоцветов на полочке, но это дело наживное. Для начала нужно из Италии вазочки привезти ;) (фото 3)

Все начинается с эскиза...Предусмотреть нужно все до мелочей, поскольку заказывать материал приходится. Дополнительно с кухней заказал:
- верхний плинтус (3 отрезка 2 шт. по 0,6 м и 1 шт. 0,9 м);
- нижний плинтус (3 отрезка 2 шт. по 0,6 м и 1 шт. 0,9 м);
- балясины для вытяжки (2 шт. по 0,3 м и 1 шт. 0,9 м);
- балясины для ниши (1 шт. 0,8 м);
- отбортовка 3,5 м;
- ДВП 0,8*0,72 м (для задней стенки за вытяжкой);
- ДСП 0,8*0,3 м (для крыши над вытяжкой);
- фриз 12 шт. (с учетом запаса 2 шт.);
- лист тонкой фанеры 4 мм 1,5*1,5 м 1 шт.;
- фанера 8 - 12 мм (точно не подсчитывал, была своя).
Разумеется сама вытяжка и не простая, а обязательно с управлением снизу. На передней панели не должно быть кнопок, все кнопки снизу. Пришлось поискать порядочно подходящий вариант.
Бруски, шурупы, инструмент и т.п. есть у хорошего мастера всегда ;)

Все начинается с эскиза...Предусмотреть нужно все до мелочей, поскольку заказывать материал приходится. Дополнительно с кухней заказал:
- верхний плинтус (3 отрезка 2 шт. по 0,6 м и 1 шт. 0,9 м);
- нижний плинтус (3 отрезка 2 шт. по 0,6 м и 1 шт. 0,9 м);
- балясины для вытяжки (2 шт. по 0,3 м и 1 шт. 0,9 м);
- балясины для ниши (1 шт. 0,8 м);
- отбортовка 3,5 м;
- ДВП 0,8*0,72 м (для задней стенки за вытяжкой);
- ДСП 0,8*0,3 м (для крыши над вытяжкой);
- фриз 12 шт. (с учетом запаса 2 шт.);
- лист тонкой фанеры 4 мм  1,5*1,5 м 1 шт.;
- фанера 8 - 12 мм (точно не подсчитывал, была своя).
Разумеется сама вытяжка и не простая, а обязательно с управлением снизу. На передней панели не должно быть кнопок, все кнопки снизу. Пришлось поискать порядочно подходящий вариант.
Бруски, шурупы, инструмент и т.п. есть у хорошего мастера всегда ;) (фото 4)

Вытяжка (фото 5)

Вытяжка (фото 6)

Вытяжка (фото 7)

Вытяжка (фото 8)

Начинаем мастерить короб из фанеры 8 мм. Две доски для передней части скручиваем саморезами. Предварительно сверлил отверстия в фанере, чтобы волокна при вкручивании саморезов не вздувались.

Начинаем мастерить короб из фанеры 8 мм. Две доски для передней части скручиваем саморезами. Предварительно сверлил отверстия в фанере, чтобы волокна при вкручивании саморезов не вздувались. (фото 9)

Для фиксации боковых частей делаем металлические шканты.

Для фиксации боковых частей делаем металлические шканты.  (фото 10)

Сверлим отверстия в передней части короба под шканты.

Сверлим отверстия в передней части короба под шканты.  (фото 11)

Вид перед сборкой верхних полок короба.

Вид перед сборкой верхних полок короба. (фото 12)

Верхние полки приделаны. К бокам прикручиваем саморезами еще две доски для окончательного формирования короба.

Верхние полки приделаны. К бокам прикручиваем саморезами еще две доски для окончательного формирования короба. (фото 13)

Чертежи и эскизы печатал в масштабе 1:1 и всегда они были передо мной в процессе работы. Их использовал в качестве выкроек. С помощью копира переносил нужные детали на фанеру и затем вырезал пилой или электролобзиком.

Чертежи и эскизы печатал в масштабе 1:1 и всегда они были передо мной в процессе работы. Их использовал в качестве выкроек. С помощью копира переносил нужные детали на фанеру и затем вырезал пилой или электролобзиком. (фото 14)

Вырезаем из фанеры 8-12 мм ребра для основного короба (4 шт. - одинаковые боковые ребра и 2 шт. - одинаковые передние ребра).

Вырезаем из фанеры 8-12 мм ребра для основного короба (4 шт. - одинаковые боковые ребра и 2 шт. - одинаковые передние ребра). (фото 15)

Вытяжка (фото 16)

Боковые ребра крепил на такую вот деталь из фанеры 12 мм. Внутри нее отверстие для вентиляционной трубы.

Боковые ребра крепил на такую вот деталь из фанеры 12 мм. Внутри нее отверстие для вентиляционной трубы. (фото 17)

Ребра соединял перемычками.

Ребра соединял перемычками. (фото 18)

Вот так выглядит конструкция изнутри.

Вот так выглядит конструкция изнутри. (фото 19)

Вырезаем из фанеры 4 мм три заготовки для основного короба. С выкройкой для них отдельная история. Чертил ее с использованием современных технологий в области 3D проектирования. Т.е. построил трехмерную модель основного короба в 3D и сделал развертки поверхностей. Распечатал на листе А1 в масштабе 1:1 и переносил на фанеру с помощью копира. Выкройку нужно сделать так, чтобы она легко гнулась (наружные волокна фанеры параллельны полу на фото). Одну первую боковину я испортил не предусмотрев данный нюанс. Благо размеры купленного листа позволяли исправить брак и сделать новую боковину.

Вырезаем из фанеры 4 мм три заготовки для основного короба. С выкройкой для них отдельная история. Чертил ее с использованием современных технологий в области 3D проектирования. Т.е. построил трехмерную модель основного короба в 3D и сделал развертки поверхностей. Распечатал на листе А1 в масштабе 1:1 и переносил на фанеру с помощью копира. Выкройку нужно сделать так, чтобы она легко гнулась (наружные волокна фанеры параллельны полу на фото). Одну первую боковину я испортил не предусмотрев данный нюанс. Благо размеры купленного листа позволяли исправить брак и сделать новую боковину. (фото 20)

Прикручиваем брусок на нижний короб так, чтобы он отстоял от передних ребер на толщину листа фанеры. Закладываем за него фанеру и изнутри крепим ее к бруску, чтобы она не съезжала при изгибе.
Намечаем середину ребер на фанере и сверлим отверстия под шурупы с потаем для головки шурупа в фанере предварительно изогнув лист.
Промазываем передние ребра основного короба жидкими гвоздями (клей сохнет достаточно долго, поэтому позволяет спокойно в темпе работать не боясь схватывания ) и постепенно снизу вверх вкручиваем мелкие шурупчики.

Прикручиваем брусок на нижний короб так, чтобы он отстоял от передних ребер на толщину листа фанеры. Закладываем за него фанеру и изнутри крепим ее к бруску, чтобы она не съезжала при изгибе.
Намечаем середину ребер на фанере и сверлим отверстия под шурупы с потаем для головки шурупа в фанере предварительно изогнув лист.
Промазываем передние ребра основного короба жидкими гвоздями (клей сохнет достаточно долго, поэтому позволяет спокойно в темпе работать не боясь схватывания ) и постепенно снизу вверх вкручиваем мелкие шурупчики. (фото 21)

Для надежности я сделал уширения ребер из остатков фанеры и промазал жидкими гвоздями. Все таки температура, пар будут действовать на конструкцию.

Для надежности я сделал уширения ребер из остатков фанеры и промазал жидкими гвоздями. Все таки температура, пар будут действовать на конструкцию. (фото 22)

Аналогичная процедура с боковыми частями основного короба.

Аналогичная процедура с боковыми частями основного короба. (фото 23)

Это уже собранный основной короб.

Это уже собранный основной короб. (фото 24)

Вытяжка (фото 25)

Вытяжка (фото 26)

Стык двух листов изнутри тоже проклевал и усиливал кусочками фанеры.

Стык двух листов изнутри тоже проклевал и усиливал кусочками фанеры. (фото 27)

Ровняем грани короба ножом. Как ни крути а идеально основной короб по изогнутой линии не стыкуется на практике. Шлифуем конструкцию. Грунтуем и наносим первый слой шпатлевки. Шпатлевал я основной короб и шлифовал 3 раза, пока не добился идеальной поверхности. Шпатлевку наносил широким шпателем с кожанным мягким краем. От малого шпателя образуются ямки и поверхность не ровная. Затем красил основной короб водоэмульсионной белой краской с помощью маленького валика. Положил 3 слоя краски.

Ровняем грани короба ножом. Как ни крути а идеально основной короб по изогнутой линии не стыкуется на практике. Шлифуем конструкцию. Грунтуем и наносим первый слой шпатлевки. Шпатлевал я основной короб и шлифовал 3 раза, пока не добился идеальной поверхности. Шпатлевку наносил широким шпателем с кожанным мягким краем. От малого шпателя образуются ямки и поверхность не ровная. Затем красил основной короб водоэмульсионной белой краской с помощью маленького валика. Положил 3 слоя краски. (фото 28)

Примерка фриза. Кстати он меня ждал в Минске и дождался. От момента того как я его увидел, пощупал и купил прошел ровно месяц. Покупать фриз лучше с запасом на пару плиток. При резке всякое случается.

Примерка фриза. Кстати он меня ждал в Минске и дождался. От момента того как я его увидел, пощупал и купил прошел ровно месяц. Покупать фриз лучше с запасом на пару плиток. При резке всякое случается.  (фото 29)

Разметка линии резания.

Разметка линии резания.  (фото 30)

С помощью балгарки пришел к такому результату.

С помощью балгарки пришел к такому результату. (фото 31)

Примерка фриза.

Примерка фриза. (фото 32)

Подготовительным этапом к дальнейшей работе было зарезание под 45 градусов необходимых деталей. Здесь без помощи друга не обошлось. Половину дня мы потратили с Валерой колдуя над моей анжинерной коньструкцией :) Без спец. инструмента просто никуда.
Вот тут я эти заготовки и дальше собираю. Это верхний плинтус прикручен к нижнему коробу.

Подготовительным этапом к дальнейшей работе было зарезание под 45 градусов необходимых деталей. Здесь без помощи друга не обошлось. Половину дня мы потратили с Валерой колдуя над моей анжинерной коньструкцией :) Без спец. инструмента просто никуда.
Вот тут я эти заготовки и дальше собираю. Это верхний плинтус прикручен к нижнему коробу. (фото 33)

Вытяжка (фото 34)

Вот так мы над отбортовкой поиздевались на станке.

Вот так мы над отбортовкой поиздевались на станке. (фото 35)

А делалось это вот для чего :)

А делалось это вот для чего :) (фото 36)

Вот и полочка сверху получилась. Приклеил ее на термоклей

Вот и полочка сверху получилась. Приклеил ее на термоклей (фото 37)

Окончательно окрашенный короб.

Окончательно окрашенный короб. (фото 38)

Это нижний плинтус для вытяжки.

Это нижний плинтус для вытяжки. (фото 39)

Рамка из нижнего плинтуса.

Рамка из нижнего плинтуса. (фото 40)

Монтаж вытяжки в коробе. Распор и фиксация с помощью брусков. Бруски прикручивались саморезами с внутренней стороны вытяжки и со стороны короба.

Монтаж вытяжки в коробе. Распор и фиксация с помощью брусков. Бруски прикручивались саморезами с внутренней стороны вытяжки и со стороны короба. (фото 41)

Обрамляем вытяжку снизу. Крепим с помощью саморезов в нижний короб.

Обрамляем вытяжку снизу. Крепим с помощью саморезов в нижний короб. (фото 42)

Прикрепляем рамку из нижнего плинтуса к нижнему коробу с помощью клеевого пистолета.

Прикрепляем рамку из нижнего плинтуса к нижнему коробу с помощью клеевого пистолета. (фото 43)

Вот так выглядит уголвытяжки снизу.

Вот так выглядит уголвытяжки снизу. (фото 44)

Крепим фриз с помощью клеевого пистолета. А пальчики берегите, когда мастерите, а то будет вава как у меня :)

Крепим фриз с помощью клеевого пистолета. А пальчики берегите, когда мастерите, а то будет вава как у меня :) (фото 45)

Что-то уже похожее на вытяжку вырисовывается.

Что-то уже похожее на вытяжку вырисовывается. (фото 46)

Замазываем влагостойкой фугой щели. Использовал ранее смешанную фугу бледно бежевого цвета.

Замазываем влагостойкой фугой щели. Использовал ранее смешанную фугу бледно бежевого цвета. (фото 47)

Вытираем излишки фуги мокрой тряпкой.

Вытираем излишки фуги мокрой тряпкой. (фото 48)

Делаем такую рамочку, чтобы закрыть узел сопряжения вытяжки с крышей. Для чего она будет понятно далее.

Делаем такую рамочку, чтобы закрыть узел сопряжения вытяжки с крышей. Для чего она будет понятно далее. (фото 49)

Крепим балясины к полочке на вытяжке термоклеем и склеиваем рез столярным клеем.

Крепим балясины к полочке на вытяжке термоклеем и склеиваем рез столярным клеем. (фото 50)

Вот и готовы балясины и полочка для всяких красивых мелочей.

Вот и готовы балясины и полочка для всяких красивых мелочей. (фото 51)

Ниша под вытяжку, провод для подключения вытяжки и два дюбель-гвоздя для подвески всей коньструкции :)

Ниша под вытяжку, провод для подключения вытяжки и два дюбель-гвоздя для подвески всей коньструкции :) (фото 52)

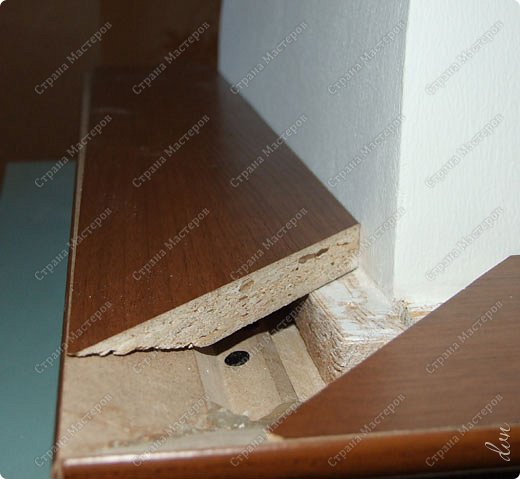

Крыша над нишей опирается на два боковых шкафчика с помощью 4-х пластин.

Крыша над нишей опирается на два боковых шкафчика с помощью 4-х пластин. (фото 53)

Подвешиваем красавицу не забыв вставить в вытяжку вентиляционную трубу. На самой вытяжке были два навесных отверстия. Конструкция получилась не очень-то и легкая, поэтому я прикрутил вытяжку саморезами к крыше над нишей. Таким образом, она опирается на два соседних шкафчика.

Подвешиваем красавицу не забыв вставить в вытяжку вентиляционную трубу. На самой вытяжке были два навесных отверстия. Конструкция получилась не очень-то и легкая, поэтому я прикрутил вытяжку саморезами к крыше над нишей. Таким образом, она опирается на два соседних шкафчика. (фото 54)

А вот и та маленькая рамочка о которой я раньше упоминал. Сверху под крышей ниши прикрепил термоклеем балясины.

А вот и та маленькая рамочка о которой я раньше упоминал. Сверху под крышей ниши прикрепил термоклеем балясины. (фото 55)

Так, товарищи! Внимание! Любуемся снизу, а потом еще раз быстренько скролом наверх и любуемся спереди! ;)

Так, товарищи! Внимание! Любуемся снизу, а потом еще раз быстренько скролом наверх и любуемся спереди! ;) (фото 56)

Долго думал подойдет ли мой мастер-класс под формат сайта. Думаю, что если идет речь о мастерах на все руки, то самый раз. Вытяжку на 80 см тяжело найти, а нужна мне была именно такая, да еще и не простая, а очень красивая :) Считаю эту работу выпускной и знаковой для себя как мастера. Я думаю и Вас она не оставит равнодушной! Времени ушло уйма, но о нем ни секунды не жалею. Ведь это процесс творчества!
